4 款核心芯片破解 PCB 空间与集成度难题  |  占板面积狂降70%？你的电路精简神器已上线！

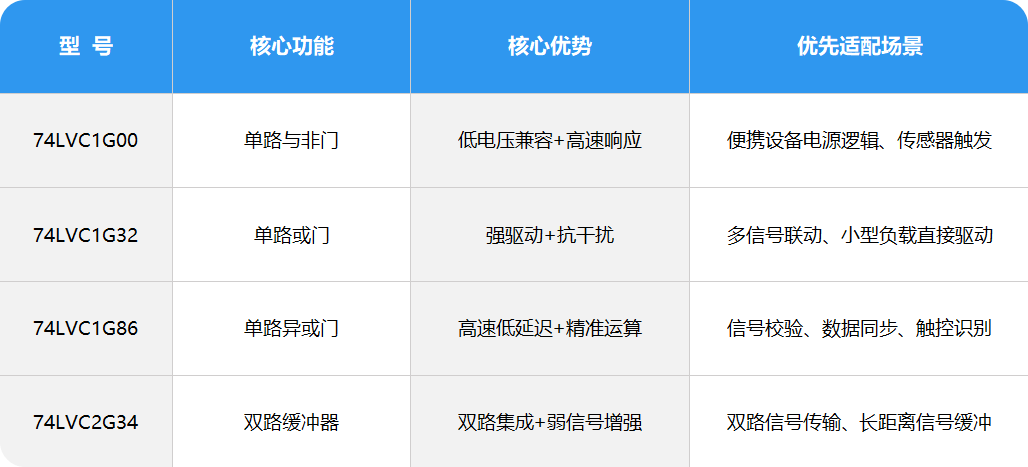

在便携设备、高密度板卡设计中，PCB 空间寸土寸金，既要实现复杂逻辑功能，又要控制器件体积、降低功耗，成为无数硬件设计师的核心痛点。而74LVC1G00、74LVC1G32、74LVC1G86、74LVC2G34 为代表的微型逻辑门，凭借超小封装、高集成度与低功耗特性，成为解决这一难题的 “关键利器”。

它们摒弃了传统多通道逻辑器件的冗余设计，聚焦单一或双路核心功能，以 SOT-23-5、SC-70-5 等迷你封装抢占 PCB “黄金空间”，同时兼容低电压系统、抗干扰性强，完美适配智能穿戴、物联网终端、高密度工业板卡等场景。今天就带大家深度解析这 4 款 “小而强” 的微型逻辑门，看看它们如何以小身材发挥大作用。

为什么需要“单/双门”芯片？

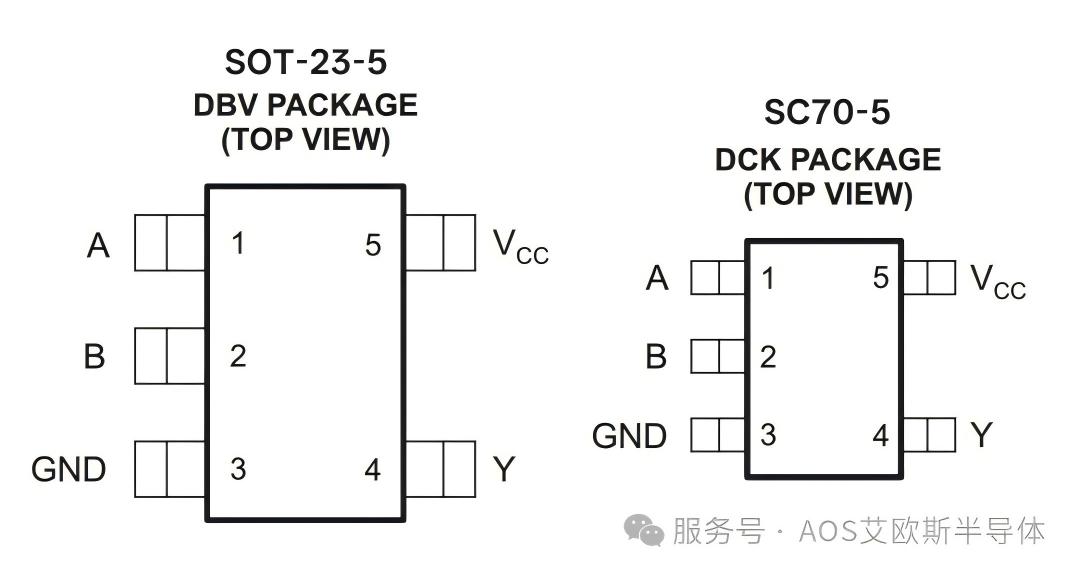

·极致小巧的封装：采用 SOT-23-5 或 SC-70-5 封装，占地面积仅为传统 DIP 封装的 1/5 到 1/10，轻松嵌入高密度 PCB 的狭小间隙，最大限度节省布局空间。

·精准聚焦的功能：单路或双路独立设计，消除冗余通道的空间浪费，实现“按需选型”，避免为不需要的功能付出空间代价。

·卓越的能效表现：工作电压覆盖 1.65V 至 5.5V，完美兼容 3.3V/5V 系统，静态功耗低至微安级，特别适合电池供电的便携设备。

2、不止小于，更强于芯

1. 极致小型化设计

采用SOT-23-5、SC-70-5等超小封装，占板面积相比SOP封装降低70%以上，为高密度PCB设计预留充足空间。

2. 宽电压兼容特性

支持1.65V至5.5V宽电压工作范围，可无缝衔接不同电压等级的芯片。具备过压容差输入能力，无论设备VCC电压如何，均可接受高达5.5V的输入信号，提升混合电压环境的设计灵活性。

3. 高规格驱动性能

传输延迟仅为数纳秒，响应速度快。输出驱动能力强劲，最大可达±32mA，3.3V电压下典型值为±24mA，能直接驱动LED、晶体管及继电器等各类负载。

4. 低功耗续航优势

静态电流低至微安级，最大仅10μA，功耗控制优异，是电池供电便携设备的理想选择。

3、微型门的大舞台

·电压电平转换：在1.8V的MCU与3.3V的传感器之间，74LVC1G系列可以充当高效、低成本的电平转换器。

·时钟使能与信号门控：用74LVC1G00轻松实现时钟的“门控”，在需要时开启，有效降低系统动态功耗。

·自定义逻辑功能：通过组合不同的微型门，可以构建出任何所需的定制化逻辑，无需动用“庞然大物”。

 细节决定产品的竞争力。选择我们的微型逻辑门芯片，不仅是选择了一颗元件，更是选择了一种更优化、更专业的设计理念，我们承诺为您提供性能一致、品质可靠、供货稳定的产品，是您值得信赖的国产供应链伙伴。欢迎联系我们，获取免费样品与详细资料。
