74LVC1G00深度解析:引脚功能、工作原理与应用电路
74LVC1G00是一款经典的单路2输入与非门集成电路,凭借CMOS工艺的低功耗优势、宽电压兼容特性和小巧封装设计,成为数字电路设计中不可或缺的基础器件。它广泛应用于便携式电子设备、工业控制系统、精密仪器等场景,核心价值在于以极简结构实现稳定的逻辑运算与信号处理。
一、引脚图及功能定义
74LVC1G00采用多类微型封装,其中SOT23-5(DBV封装)为最常用型号,以下以该封装为核心,结合关键电气特性展开说明:

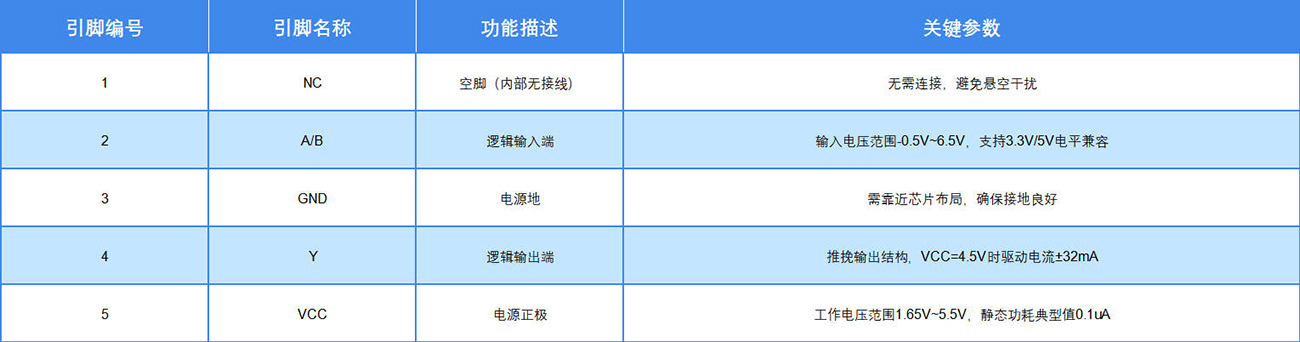

1. 核心引脚定义(SOT23-5封装,顶视视角)

2. 封装与引脚特性补充
• 主流封装包括SOT23-5、SC70-5、SON-6、DSBGA-5等,其中DSBGA-5(YZP封装)面积仅0.64mm²,适合超小型设备设计。
• 输入引脚具备过压容忍特性,即使VCC未供电,输入电压仍可承受5.5V而不损坏,适配混合电压系统。
• 输出引脚采用图腾柱结构,高低电平驱动能力对称,可直接驱动小型继电器、LED或后级逻辑芯片。
二、工作原理
74LVC1G00的核心是实现2输入与非逻辑运算,基于CMOS工艺的静态逻辑结构,兼具低功耗与高速响应特性:
1. 核心逻辑功能
• 布尔表达式:Y = ¬(A·B)(正逻辑下,输出为输入A和B的与非结果)。

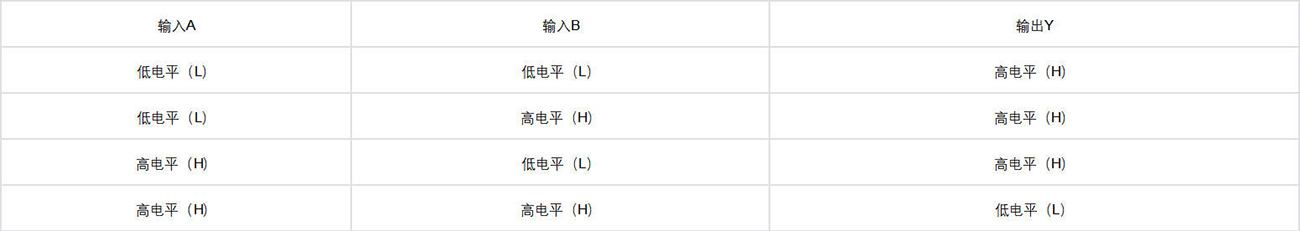

• 真值表:
2. 物理实现机制
• 内部由PMOS和NMOS晶体管组成互补逻辑结构,通过晶体管的导通与截止状态组合实现逻辑运算。
• 当输入A、B均为高电平时,NMOS管导通、PMOS管截止,输出Y拉低至低电平;任一输入为低电平时,PMOS管导通、NMOS管截止,输出Y拉高至高电平。
3. 关键特性原理
• 宽电压兼容:CMOS工艺的阈值电压随VCC自适应调整,确保1.65V(低功耗场景)至5.5V(高驱动场景)均能稳定工作。
• 低功耗特性:静态工作时仅需0.1uA典型电流,动态功耗与开关频率成正比,适合电池供电设备。
• 高速响应:3.3V供电时传输延迟典型值仅3.8ns,5V时可达更快速度,满足高频数字信号处理需求。
• 掉电保护:具备Ioff功能,断电时输出端高阻态,避免反向电流损坏芯片,支持热插拔应用。
三、典型应用电路
基于74LVC1G00的宽电压、小封装、高驱动特性,以下为四类高频应用场景及电路设计方案:
1. 便携式设备电源控制电路
• 应用场景:智能手机、智能手表的模块电源使能控制。

• 电路设计:VCC接设备电池(3.7V,兼容1.65V-5.5V范围),输入A接主控MCU的使能信号,输入B接电池欠压检测信号,输出Y驱动电源管理芯片的使能端。
• 核心优势:低静态功耗(0.1uA)不浪费电池电量,32mA驱动能力可直接控制电源芯片 Enable 引脚。
2. 数字信号整形电路
• 应用场景:传感器输出信号(如红外接收、霍尔传感器)的噪声过滤与整形。
• 电路设计:输入A接传感器输出信号,输入B接参考电平(通过10kΩ电阻分压得到),输出Y接后级MCU输入引脚,电源端并联0.1uF去耦电容(靠近VCC和GND引脚)。
• 核心优势:高速传输延迟(<5ns)保证信号无失真,输入过压容忍特性避免传感器尖峰电压损坏芯片。
3. 工业控制逻辑组合电路
• 应用场景:PLC数字量输入模块、继电器控制逻辑。
• 电路设计:多片74LVC1G00级联,构建与、或、非等复合逻辑,输入接传感器信号(如限位开关、光电传感器),输出通过1kΩ限流电阻驱动继电器线圈。
• 核心优势:宽工作温度范围(-40℃~125℃)适应工业环境,32mA高驱动能力无需额外放大电路。
4. 混合电压系统接口电路
• 应用场景:3.3V MCU与5V外设的信号交互。
• 电路设计:74LVC1G00的VCC接3.3V(MCU供电),输入A接5V外设输出信号(输入耐受5.5V,无需电平转换),输出Y接MCU输入引脚;或反之,VCC接5V,输入接3.3V信号,输出驱动5V外设。
• 核心优势:无需额外电平转换芯片,简化电路设计,支持双向信号转换,适配混合电压系统。
5. 电路设计关键注意事项
• 电源滤波:VCC与GND之间必须并联0.1uF陶瓷电容,且靠近芯片布局,减少电源噪声干扰。
• 负载匹配:输出端驱动感性负载(如继电器)时,需并联续流二极管(1N4148),保护输出管。
• PCB布局:输入输出引脚尽量远离电源引脚,避免串扰;GND采用覆铜设计,确保接地阻抗最小。
